Selo Químico WB2

Detalhes do produto

Lugar de origem: Zhejiang, China

Marca: JG

Certificação: FDA certificate

Número do modelo: 301

Termos de pagamento e envio

Quantidade de ordem mínima: 1 unidade

Preço: USD

Detalhes da embalagem: Caixa Branca

Tempo de entrega: 3 ~ 10 dias

Termos de pagamento: T/T, Western Union, Moneygram

Habilidade da fonte: 1000 unidades

Obtenha o melhor preço

Contacte agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Selo químico WB2 com garantia, vedação química para utilização industrial, WB2 resistente à corrosão


Nome do produto:	Selo Químico WB2	Tamanho:	20~100mm
Aplicativo:	bomba química	Pressão:	até 0,5 MPa
Temperatura:	-10°C a +100°C	Velocidades:	15m/s
Peças de metal:	SS304, SS316	Tipo:	WB2

Nome do produto:	Selo Químico WB2
Tamanho:	20~100mm
Aplicativo:	bomba química
Pressão:	até 0,5 MPa
Temperatura:	-10°C a +100°C
Velocidades:	15m/s
Peças de metal:	SS304, SS316
Tipo:	WB2

Descrição

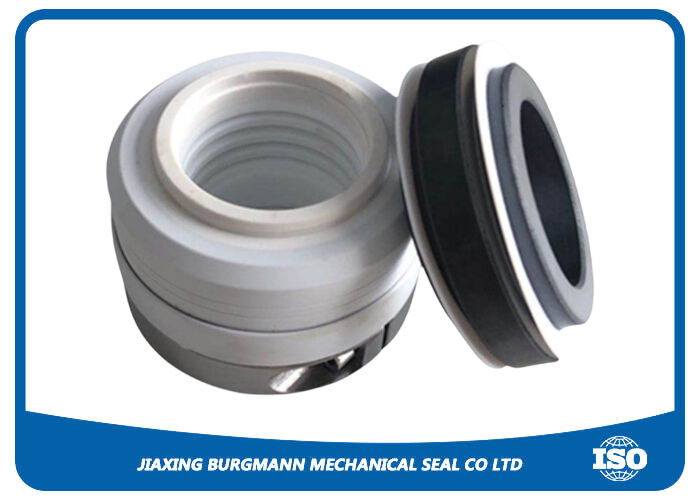

Selo Químico WB2

Vedação Química WB2

Ao manusear fluidos químicos altamente oxidantes ou corrosivos — como ácido sulfúrico, ácido clorídrico, álcalis fortes e vários agentes oxidantes — as vedações mecânicas de aço inoxidável padrão geralmente sofrem falha por corrosão rápida. A Série WB2 aborda este desafio através de uma configuração única de montagem externa e um design de fole de PTFE (Teflon).

A principal vantagem desta arquitetura de "Isolamento de Mídia" é que todos os componentes metálicos, incluindo as múltiplas molas e fixadores, são posicionados fora da câmara de vedação. Ao garantir zero contato entre as peças metálicas e a mídia corrosiva, a WB2 elimina fundamentalmente a falha da mola causada por ataque químico, cristalização ou acúmulo de detritos. É a escolha principal para bombas centrífugas químicas, reatores e equipamentos de agitação que manuseiam produtos químicos extremos.

Especificações Técnicas

Parâmetro	Faixa / Especificações	Insights de Aplicação Industrial
Faixa do Eixo	25mm - 80mm / 1.0" - 3.15"	Compatível com eixos de bombas e agitadores químicos padrão
Pressão Máxima	≤ 0,5 MPa (5 bar)	Especificamente otimizado para mídia atmosférica ou de baixa pressão
Temperatura	-20°C a +120°C	Baseado na estabilidade termodinâmica do PTFE de alta qualidade
Velocidade Máxima	≤ 10 m/s	Ideal para equipamentos rotativos de baixa a média velocidade
Face Rotativa	PTFE / SiC	PTFE puro ou PTFE com enchimento de vidro/carbono para maior dureza
Assento Estacionário	Cerâmica / SiC	Cerâmica de Alumina de alta pureza ou SiC Ligado por Reação
Vedações Secundárias	PTFE (Anel em V / Anel Quadrado)	Construção totalmente em PTFE para máxima inércia química

Principais Vantagens do Produto

Inércia Química Extrema: O corpo principal da vedação (fole) é fabricado em PTFE de alta qualidade. Resiste a praticamente todos os ácidos fortes, bases e solventes conhecidos, exceto metais alcalinos fundidos e flúor elementar.
Proteção Externa da Mola: Ao expor as molas à atmosfera em vez do fluido de processo, a vedação evita o "travamento" da mola relacionado à corrosão. Isso também permite que os técnicos realizem inspeções visuais da compressão da mola e do status da vedação sem desmontar a bomba.
Distribuição Uniforme de Carga (Multi-Mola): O design multi-mola fornece pressão axial mais precisa e uniforme em comparação com variantes de mola única. Isso garante que as faces de vedação mantenham um filme líquido estável em nível de mícrons, mesmo sob condições de vibração leve do equipamento.
Design Modular de Componentes: A cabeça de vedação rotativa e o fole de PTFE possuem uma montagem destacável. Essa modularidade permite a substituição independente das faces de vedação desgastadas, reduzindo significativamente os custos de MRO (Manutenção, Reparo e Operações) a longo prazo.

Perguntas Frequentes de Especialistas e Diretrizes de Instalação

Por que a Série WB2 é restrita a pressões de operação abaixo de 0,5 MPa?

Devido à estrutura do fole de PTFE montado externamente, a pressão interna do fluido exerce uma força para fora que tenta "soprar" ou deformar o fole. Para aplicações de alta pressão e altamente corrosivas, recomendamos vedações químicas com anéis de reforço metálicos ou geometrias de face balanceadas.

Quais são os detalhes críticos específicos da indústria a serem observados durante a instalação?

A perpendicularidade do assento estacionário é vital. Como o PTFE exibe características de "escoamento a frio" (fluência), qualquer desalinhamento na perpendicularidade da face levará a uma carga desigual e falha prematura. Além disso, nunca bata ou toque nas superfícies de PTFE; mesmo um arranhão microscópico pode se tornar um caminho de vazamento de alto risco.

O selo WB2 pode ser operado em condição de funcionamento a seco?

Não. Embora o PTFE tenha propriedades autolubrificantes inerentes, as faces de vedação ainda requerem um filme líquido (da mídia ou de um fluxo) para dissipar o calor de atrito. O funcionamento a seco causará um pico rápido de temperatura, levando à deformação térmica ou destruição total dos componentes de PTFE.

Limites de Operação

Pressão na câmara selada	≤0,5MPa
Temperatura na câmara selada	-10°C~100°C
Velocidade linear	≤15m/seg

Vantagens Adicionais

Unidade de mola afastada do produto, sem aderência e entupimento das molas
Operação segura (sem fraturas) devido ao travamento da face de vedação por pino quadrado
Adequado para reversões de pressão
Operação a vácuo sem travamento adicional do assento possível
Sem danos ao eixo por um O-Ring carregado dinamicamente
Pequenos tamanhos de instalação
Mais adequado para conversões, sem adaptações da bomba
Insensível a mídias sólidas e abrasivas
Vantagens de uma vedação balanceada mesmo com eixos lisos
Insensível a movimentos do eixo devido ao design estacionário

Características do Produto

A vedação é substituível para o tipo BT AR
Temos todos os moldes de 8mm a 70mm, todos os moldes de borracha têm LM (nossa marca) impresso
A partir do tamanho do eixo de 30mm, usaremos copo de metal para segurar a borracha para evitar sua desmontagem após muito tempo
A cor da cerâmica pode ser amarela e branca para escolha do cliente

Limites de Operação

Diâmetro do eixo	Pressão	Temperatura	Velocidade de deslizamento
20~100mm	até 0,5Mpa	-10~100°C	15m/s

Especificações de Materiais

Componente	Materiais
Anel Rotativo	Car / SIC/TC/Cer
O-Ring	EPDM, NBR, AFLAS, Kalrez, PTFE
Mola e Peças Metálicas	SUS304, SUS316
Anel Estacionário	Car / SIC /TC/Cer

Aplicações

Tecnologia de água e esgoto
Indústria química
Tecnologia de refino
Mídias sujas, abrasivas e com sólidos
Hidrocarbonetos voláteis (sem vedação API!)
Mídias pegajosas e fibrosas
Bombas químicas padrão
Bombas de esgoto

Termos de Envio e Pagamento

Porto de Carregamento: Xangai
Método de Envio: DHL, UPS, FEDEX, TNT, etc.
Termos de Pagamento: T/T, Western Union, money gram

Nossos Serviços

Pedidos OEM/ODM estão disponíveis para nossa fábrica
Aceitamos vedações mecânicas personalizadas de acordo com seu desenho ou requisitos
Pequenas quantidades são aceitas
Oferece excelente qualidade com preço competitivo
