Guia de instalação pormenorizado para vedações mecânicas de reatores
2026-04-20
1. Segurança e Preparação Pré-Instalação
1.1 Precauções de Segurança
• Bloqueio/Etiquetagem: Confirme que o reator/agitador está desconectado da energia, totalmente despressurizado e que todos os fluidos internos foram drenados e limpos.
• EPI: Use luvas resistentes a produtos químicos, óculos de segurança e roupas de trabalho limpas para evitar contaminação e lesões.
• Ambiente: Mantenha um espaço de trabalho limpo, seco e livre de poeira. Evite que quaisquer partículas entrem nas faces de vedação.
1.2 Inspeção de Componentes e Dimensões
• Verifique o Modelo: Certifique-se de que o tipo, tamanho e material da vedação correspondem às especificações do equipamento (diâmetro do eixo, dimensões da câmara de vedação, classificações de pressão/temperatura).
• Verifique as Peças: Inspecione o anel rotativo, o anel estacionário, as molas, os anéis O, a luva do eixo, a prensa-cabos e os fixadores. Rejeite quaisquer peças com rachaduras, lascas, arranhões, deformação ou corrosão.
• Tolerâncias do Eixo e da Câmara:
◦ Tolerância do diâmetro externo do eixo: ±0,05 mm (±0,002 pol)
◦ Batimento radial do eixo: ≤ 0,1 mm T.I.R.
◦ Folga axial do eixo: ≤ 0,13 mm (0,005 pol)
◦ Retilinidade da face da câmara de vedação em relação ao eixo: ≤ 0,0005 pol/pol (0,5 μm/mm)
◦ Rugosidade da superfície do eixo: ≤ 1,6 μm; tolerância do eixo: h8
◦ A extremidade da luva do eixo deve ter um chanfro liso de 3×20°
1.3 Limpeza Completa
• Limpe o eixo, a luva, a câmara de vedação, as faces da flange e a prensa-cabos com álcool ou acetona; remova todo o óleo, graxa e detritos.
• Limpe as faces de vedação (anéis rotativo/estacionário) com um pano macio sem fiapos; nunca toque ou arranhe as faces lapidadas.
• Limpe todas as ferramentas; evite contaminação.
1.4 Lubrificação
• Aplique um lubrificante fino e compatível (graxa de silicone de grau alimentício, óleo de máquina limpo ou lubrificante recomendado pelo fabricante) em:
◦ Superfície do eixo/luva
◦ Anéis O e vedações secundárias
◦ Faces de acoplamento dos anéis rotativo e estacionário
• Observação: Para anéis O de EPDM, butil ou FKM, evite óleos minerais incompatíveis.
2. Procedimento de Instalação (Vedação Padrão de Extremidade Única)
2.1 Instale o Conjunto do Anel Estacionário
1. Encaixe a vedação secundária (anel O) do anel estacionário na parte traseira do anel estacionário.
2. Insira o anel estacionário na câmara de vedação/prensa-cabos. Alinhe os pinos anti-rotação com as ranhuras anti-rotação (sem contato forçado).
3. Certifique-se de que a face do anel estacionário esteja perpendicular à linha central do eixo.
4. Instale a prensa-cabos na flange do reator. Aperte os parafusos de forma cruzada e uniforme em 2–3 estágios até o torque especificado; evite distorção.
2.2 Instale o Conjunto do Anel Rotativo
1. Deslize a luva do eixo (se usada) sobre o eixo; alinhe a chaveta e fixe com parafusos de fixação até o torque do fabricante.
2. Monte o anel rotativo, a(s) mola(s) e o assento de acionamento na luva/eixo.
3. Use uma luva guia para proteger as faces de vedação; deslize o conjunto para a posição. Não bata nem force.
4. Verifique se as molas estão uniformemente comprimidas, sem travamentos e fornecem pressão uniforme.
5. Aperte os parafusos de fixação de acionamento uniformemente e de forma cruzada para travar o conjunto no eixo.
2.3 Alinhamento e Verificação Final
1. Rotação Manual: Gire o eixo manualmente. Ele deve girar suavemente, sem travamentos, ruídos ou atrito excessivo.
2. Verificação de Batimento: Use um relógio comparador para medir o batimento da face do anel rotativo. Máximo permitido: ≤ 0,05 mm T.I.R.
3. Função da Mola: Empurre o anel rotativo axialmente; ele deve retornar livremente sem prender.
4. Remova quaisquer clipes de ajuste, pinos de travamento ou travas de transporte antes da operação.

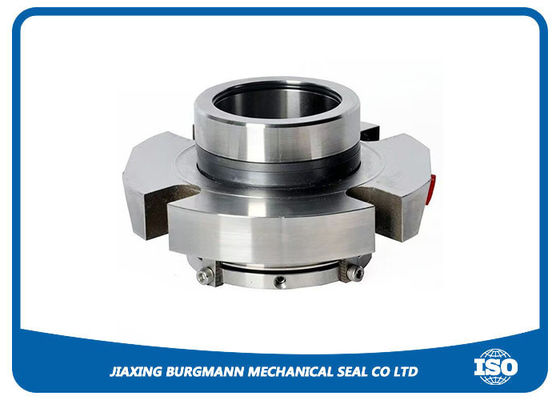

2.4 Instalação da Vedação de Cartucho (se aplicável)
1. Alinhe a vedação de cartucho com o eixo e a câmara; certifique-se de que os furos dos parafusos da flange correspondam.
2. Deslize o cartucho para o lugar; use guias de centralização, se fornecidas.
3. Aperte os parafusos da flange manualmente; alinhe e verifique o batimento (≤ 0,05 mm).
4. Aperte os parafusos até as especificações em um padrão cruzado.
5. Remova os clipes de ajuste antes da partida.
3. Conexão do Sistema Auxiliar (Vedação Dupla / Planos API)
• Para vedações duplas (Plano 52, 53, 54), conecte as linhas de fluido de lavagem, resfriamento ou barreira.
• Certifique-se de que a pressão do fluido de barreira seja 0,05–0,1 MPa maior que a pressão da caldeira, de acordo com o projeto.
• Verifique se há vazamentos na tubulação; purgue o ar dos circuitos.
4. Testes Pós-Instalação
1. Teste de Pressão Estática: Pressurize até 1,25× a pressão de projeto; mantenha por 10–30 minutos. Sem vazamento visível.
2. Corrida a Seco (Opcional): Opere em vazio por 15–30 minutos para verificar calor, ruído e desempenho da vedação.
3. Verifique se há calor, vibração ou vazamento anormais durante a operação inicial.
5. Regras Críticas de Instalação
• Nunca use ferramentas duras para bater em componentes da vedação.
• Nunca toque ou contamine faces de vedação lapidadas.
• Torque uniforme apenas — evite apertar demais ou aparafusar de forma desigual.
• Mantenha a limpeza em todas as etapas.
• Siga as dimensões específicas do fabricante (compressão da mola ±0,2 mm).
