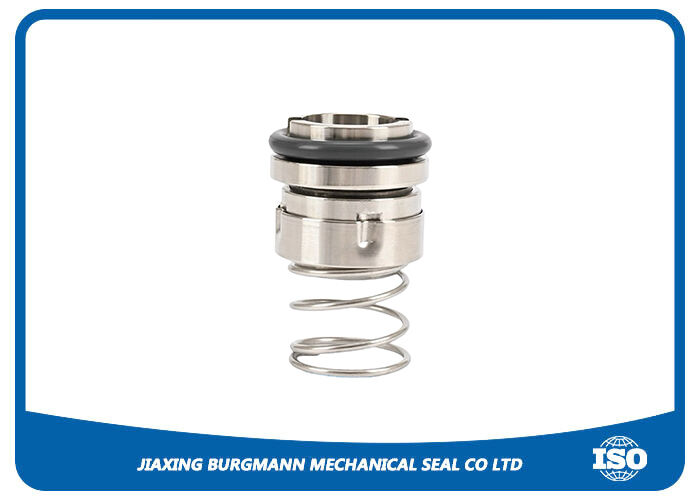

Selo mecânico da bomba de água GB103
O selo mecânico da bomba de água GB103 fornece uma barreira confiável e sem vazamentos entre os eixos giratórios da bomba e os alojamentos estacionários em aplicações de bombas centrífugas.
Principais recursos
- Selo mecânico de face única para bombas de esgoto
- Dependente da direção de rotação
- Design desequilibrado
- Configuração de mola única
- Selo mecânico sem cartucho
- Compatível com água, óleo e meios moderadamente corrosivos
Limites Operacionais
| Diâmetro do eixo |
Pressão |
Temperatura |
Velocidade de deslizamento |
| 16-120mm |
Até 1MPa |
-25°C a 220°C |
20m/s |
Especificações de materiais
| Componente |
Materiais |
| Anel Rotativo |
Carbono, Carboneto de Silício (SiC), Carboneto de Tungstênio (TC), Cerâmica |
| Anel de vedação |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Molas e peças metálicas |
SUS304, SUS316, Titânio, 904L |
| Anel Estacionário |
Carbono, Carboneto de Silício (SiC), Carboneto de Tungstênio (TC), Cerâmica |
Vantagens de desempenho
- Opera em faixas extremas de temperatura
- Sem O-ring carregado dinamicamente
- Excelente efeito de autolimpeza
- Adequado para aplicações estéreis de baixo custo
Aplicativos
Projetado para lidar com fluidos corrosivos fortes, incluindo ácidos sulfúrico, nítrico, fosfórico e clorídrico.
Informações de envio e pagamento
Porto de Carregamento:Xangai
Métodos de envio:DHL, UPS, FEDEX, TNT, etc.
Condições de pagamento:T/T, Western Union, Moneygram
Serviços personalizados
- Pedidos OEM/ODM disponíveis
- Selos mecânicos personalizados com base em seus desenhos ou requisitos
- Pedidos de pequenas quantidades aceitos
- Excelente qualidade com preços competitivos
Noções básicas de produtos e aplicações
Qual é a função principal do selo mecânico da bomba de água GB103?
O selo mecânico da bomba de água GB103 cria uma barreira confiável e sem vazamentos entre o eixo giratório da bomba e a carcaça estacionária, projetada especificamente para evitar o escape de fluidos bombeados em aplicações de bombas centrífugas.
Para quais tipos específicos de bomba o selo mecânico da bomba de água GB103 foi projetado?
O GB103 é um selo mecânico de cartucho padronizado comumente projetado para diversas bombas centrífugas de sucção final, incluindo bombas de água de serviço geral, bombas de água de resfriamento e bombas de circulação de água quente.
Instalação e manuseio
Quais são as tolerâncias críticas da bomba necessárias para uma instalação bem-sucedida do selo mecânico da bomba de água GB103?
Para uma operação confiável, a bomba deve atender a condições mecânicas rigorosas: folga axial do eixo ≤ 0,10 mm, desvio radial do eixo ≤ 0,04 mm e esquadria da face da câmara de vedação ≤ 0,04 mm.
Qual o procedimento correto para instalação do Selo Mecânico da Bomba de Água GB103?
Siga sempre o manual do fabricante. As principais etapas incluem limpar todos os componentes, lubrificar os anéis de vedação com o fluido a ser bombeado, deslizar o cartucho no eixo sem martelar nas faces da vedação e apertar uniformemente os parafusos da sobreposta. Crucialmente, a bomba deve ser preparada com fluido antes da partida para evitar danos instantâneos por funcionamento a seco.
Seleção e personalização de materiais
Como seleciono os materiais de face de vedação apropriados para minhas condições operacionais específicas ao usar o selo mecânico de bomba de água GB103?
A escolha dos materiais da face da vedação é crítica para determinar a vida útil e a confiabilidade da vedação. A seleção deve ser baseada nas características específicas do fluido bombeado. Consulte a tabela abaixo para orientação geral.
| Condições Operacionais |
Emparelhamento facial recomendado |
Principais benefícios |
| Água limpa, soluções neutras, óleos de baixa viscosidade (Serviço Geral) |
Carboneto de Silício (SiC) / Carbono-Grafite ou Carboneto de Tungstênio (WC) / Carbono-Grafite |
Boas propriedades autolubrificantes e econômicas, adequadas para as aplicações mais comuns |
| Fluidos com partículas finas, pastas abrasivas (Serviço Abrasivo) |
Carboneto de Silício (SiC) / Carboneto de Silício (SiC) |
Excelente resistência à abrasão e ao desgaste por partículas, proporcionando uma vida útil mais longa |
| Produtos químicos altamente corrosivos e de alta temperatura (serviço de produtos químicos/água quente) |
Carboneto de silício ligado por reação (RB SiC) / PTFE preenchido ou ligas especiais |
Resistência superior ao ataque químico e altas temperaturas |
Como escolho o material correto do anel de vedação para o selo mecânico da bomba de água GB103?
O material do O-ring deve ser compatível com o fluido bombeado e com a temperatura operacional. As opções comuns incluem:
Borracha Nitrílica (NBR):Adequado para óleos à base de petróleo e água em temperaturas moderadas.
Monômero de etileno propileno dieno (EPDM):Ideal para água quente, vapor e ácidos/bases fracos, com boa resistência às intempéries.
Fluoroelastômero (FKM/Viton):Uma escolha versátil para uma ampla gama de produtos químicos, óleos e temperaturas elevadas.
Perfluoroelastômero (FFKM/Kalrez):Usado para ambientes químicos extremos e temperaturas muito altas.
