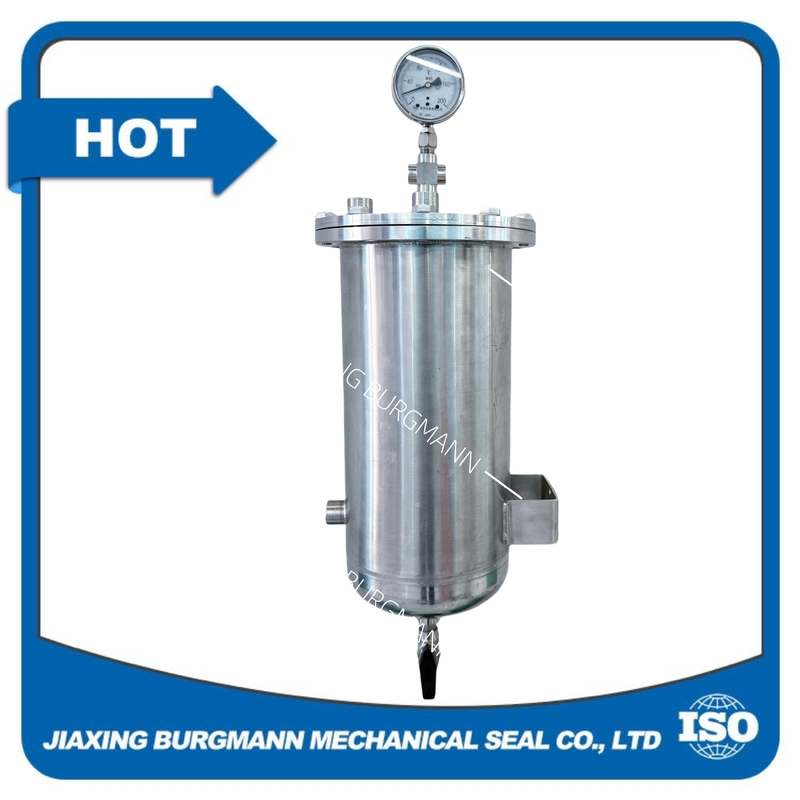

304/316 API Plano 53 Sistema auxiliar de vedação mecânica para indústria

Sistema auxiliar de vedação mecânica do Plano PI 53É concebido para vedações mecânicas de dupla pressão, que fornece um fluido de barreira limpo e arrefecido a uma pressão superior à da câmara de vedação da bomba para garantir a emissão zero de fluidos de processo.Inclui principalmente os seguintes três subtipos::

- Plano API 53A: utiliza um reservatório de isolamento externo a gás pressurizado para fornecer fluido de isolamento limpo à câmara de vedação.e a pressão do fluido de isolamento é controlada por um regulador de gás externoA pressão da câmara de vedação externa deve ser 0,14 - 0,17 MPa superior à do meio selado.Mas o gás pressurizado age diretamente sobre o fluido de isolamento, o que pode provocar a dissolução de gás no líquido e afectar o funcionamento da vedação.

- Plano API 53B: pressuriza o sistema de circulação do fluido de vedação através de um dispositivo de aumento de pressão tipo bexiga, e depois circula através de uma bomba.O aquecimento é removido por arrefecimento por ar ou águaO dispositivo de aumento de pressão da bexiga é fornecido por uma bexiga inflada internamente.e pode compensar até certo ponto quando o fluido de isolamento vaza.

- API Plan 53C: O fluido de isolamento é pressurizado indirectamente pelo meio através de um reservatório de aumento de pressão, que é utilizado em condições de trabalho em que a pressão do meio flutua muito.O tanque de aumento de pressão é um acumulador de tipo pistãoO sistema de lavagem de água de projeto integrado utiliza o anel de bombeamento no selo para fornecer energia para pressurizar automaticamente o fluido de isolamento.O sistema de lavagem de divisão de projeto resfria o fluido de isolamento em um refrigerador e depois circula para a câmara de vedação para resfriamento e lavagem, e realiza a pressurização automática do fluido de isolamento através de um tubo de ramificação ligado à parte superior do pistão de pressão.
